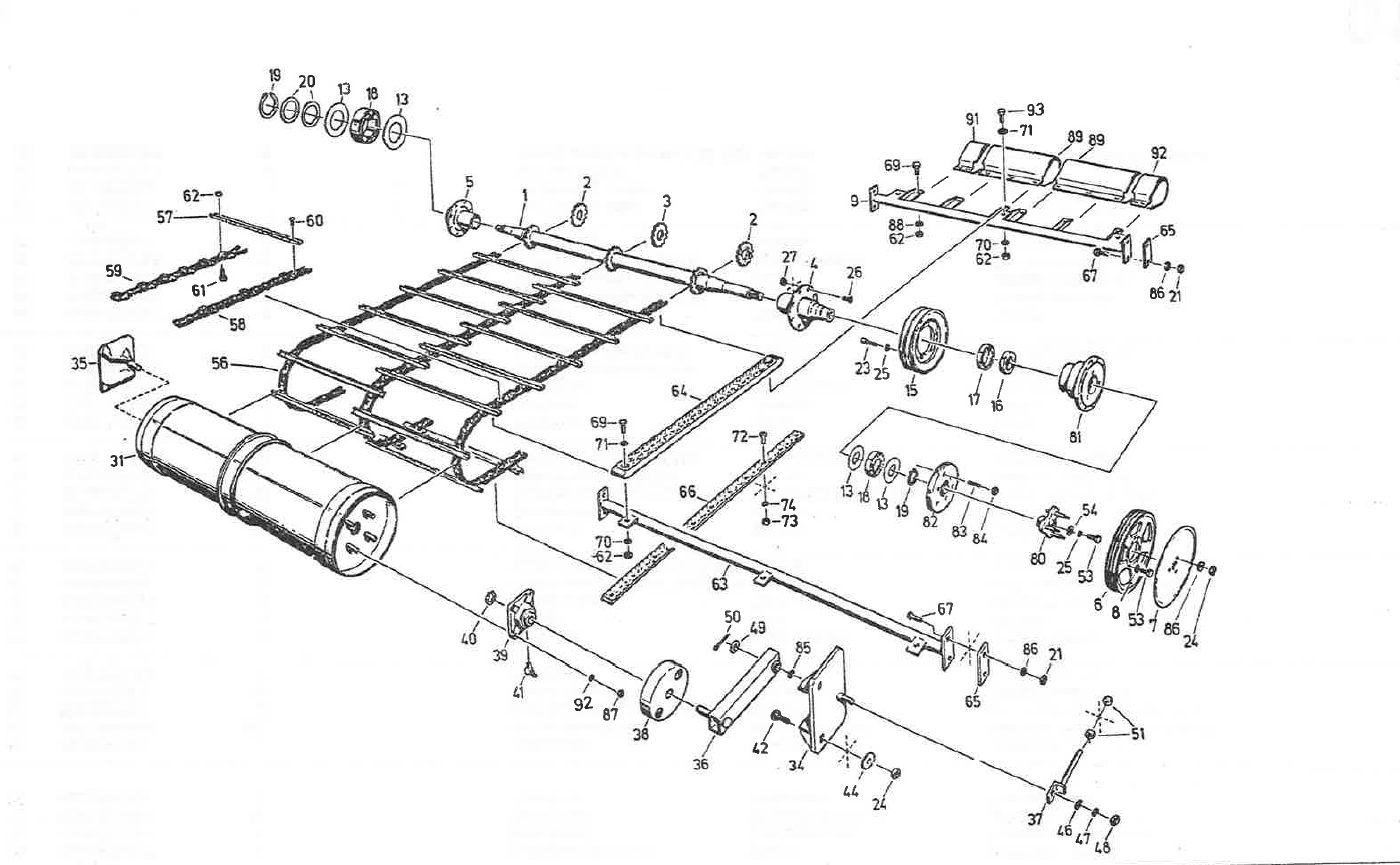

Antrieb, Schacht

Antriebswelle

Zeichnungs-Nr.524-50102:210/03E 524/525

Auflageleiste

(Zeichnungs-Nr.524-50106:005/04)

Beilage

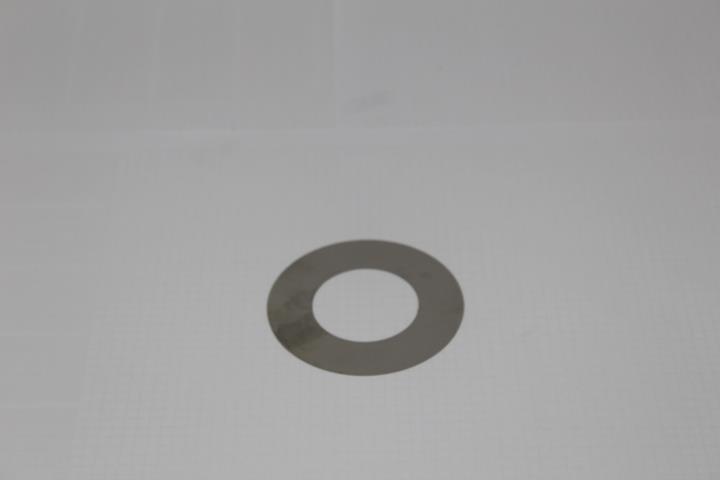

Dichtscheibe

45,5x84,5x0,3

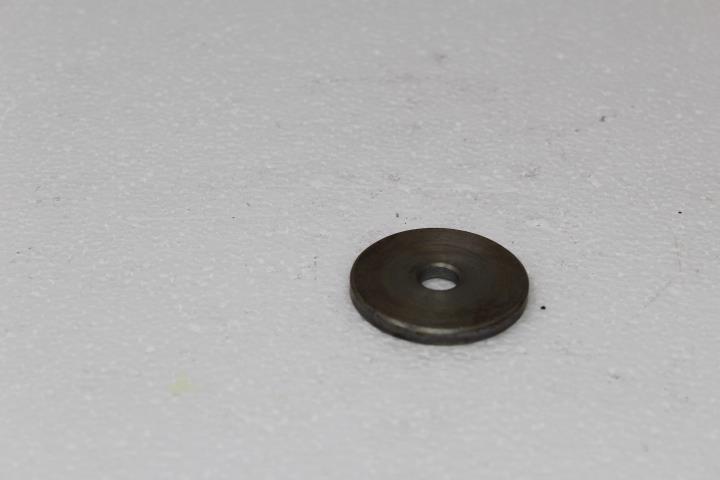

Endscheibe

Federring B10

DIN127-B10-FST-A3C

Flachkopfschraube M6x16

DIN85-M6x16-4.8-A3C

Flachrundschraube M10x25-8.8

DIN603-M10x25-8.8-A3C

Flanschlager FGE 205 Siehe 060500688

= UCF205

Förderband E525

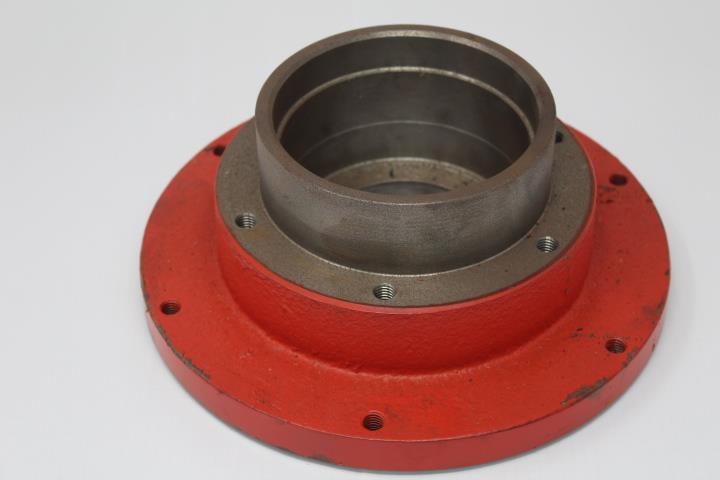

Gehäuse

Zeichnungs-Nr.524-50102:207/03

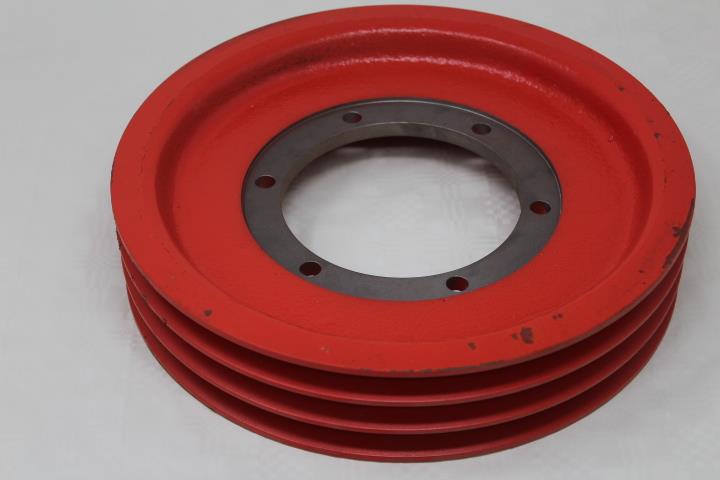

Keilriemenscheibe

524-50302:205/04

Keilriemenscheibe

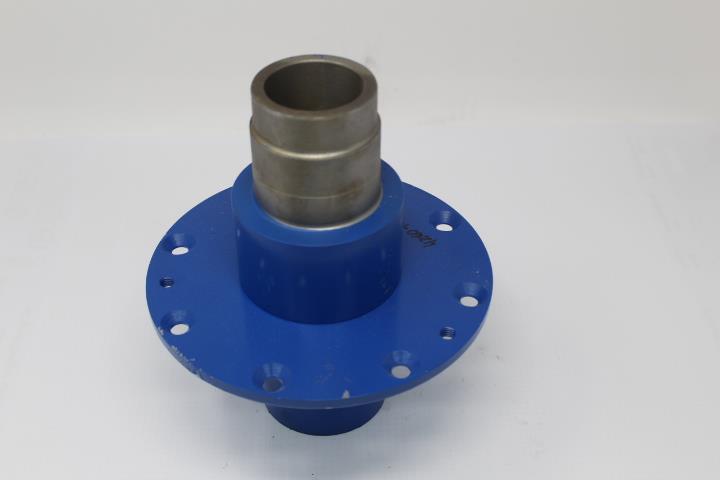

Lagerflansch, links

Zeichnungs-Nr.524-50102:230/03

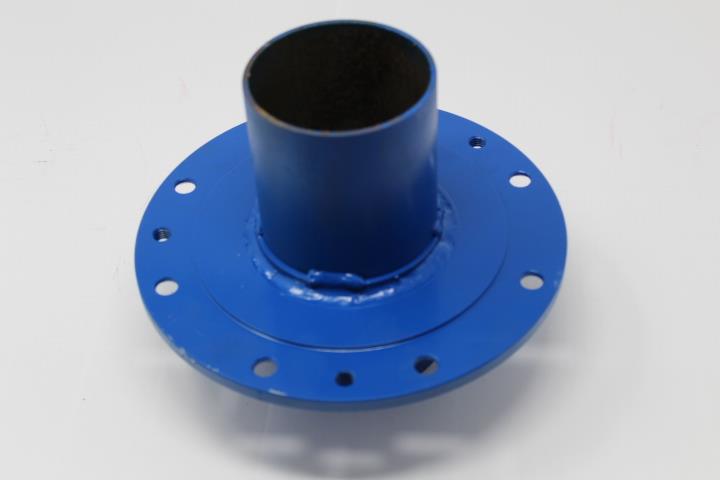

Lagerflansch, rechts

Zeichnungs-Nr.524-50102:240/03

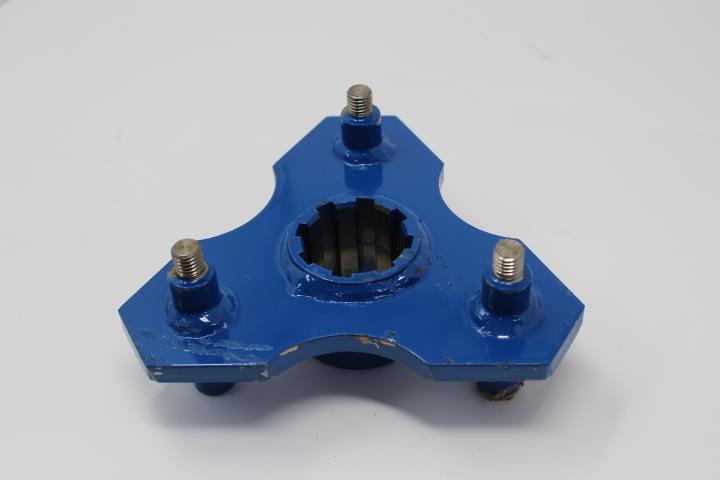

Mitnehmer

Passscheibe 45x55x1,0

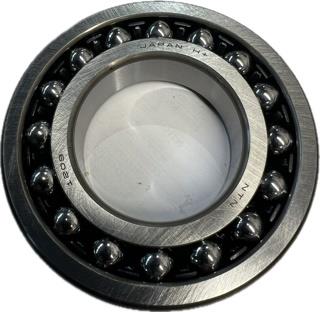

Pendelkugellager 1209

DIN630-1209

Rillenkugellager 6014 RS

Rillenkugellager 6015 RS

Rollenkette

Zeichnungs-Nr.524-50105:002/03

Rollenkette

Zeichnungs-Nr.524-50105:003/03

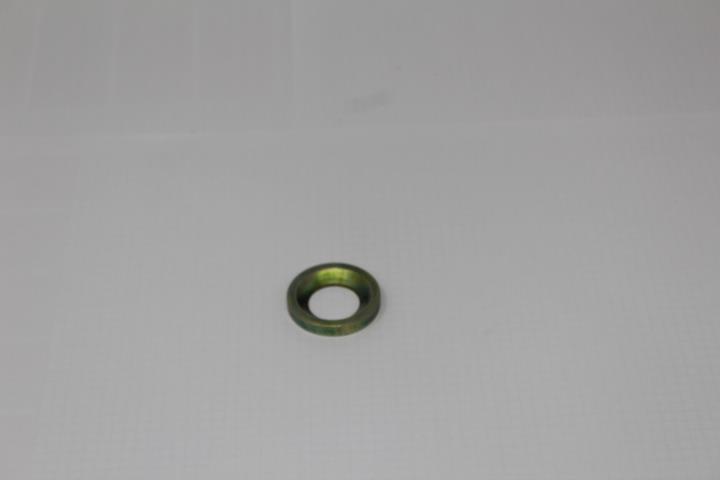

Scheibe

22X40X6 RST37-2

Scheibe

DIN126-6,6-A3C
